聚苯模块混凝土墙外保温系统

聚苯模块混凝土墙外保温系统
发布时间:2018-05-28 作者:未知  来源:未知
聚苯模块混凝土墙外保温系统
系统简介:
分为聚苯模块现浇混凝土薄抹灰外保温现浇系统和聚苯模块现浇混凝土厚抹灰外保温现浇系统两部分。
在墙体受力钢筋的外侧,将模块与专用连接桥配合,拼装组合成现浇混凝土墙体的外侧免拆保温模板。通过组合配件的紧固,构成空腔模板组合或称空腔构造,向空腔构造内浇筑混凝土,所构成保温承重一体化的复合墙体。
在墙体外侧采用薄抹灰防护面层时,即为薄抹灰外保温现浇系统;
在墙体外侧采用厚抹灰防护面层或在薄抹灰防护面层外侧粘贴实体面砖饰面材料时,即为厚抹灰外保温现浇系统。
适用范围:
范围:适用于建筑高度不大于50m新建公共建筑和建筑高度不大于100m新建住宅建筑。
系统优点:
  1、外墙面允许粘贴饰面砖:由于模块表面均匀分布的燕尾槽与混凝土、抹面胶浆所形成的有机咬合,提高了模块与基层墙体和面砖装饰层的抗拉强度。
  2、独有的节点构造:外墙的转角、门窗口四周、檐口、保温阳台墙体等特殊部位是易产生“冷桥”的高发区,墙体长毛、潮湿、透寒等现象司空见惯。由于采用独有的节点构造,彻底封堵了“冷桥”,实现了房屋外保温层的整体密闭,杜绝了因“冷桥”引发的质量缺陷,提高了房屋的舒适度,确保了节能建筑整体达到设计标准。
  3、免拆模板:模块在混凝土剪力墙浇筑前是外侧免拆模板,混凝土成型后即为外墙外保温层。取消了一侧模板,取代了外墙外保温系统粘贴保温板的复合墙体构造。此举既加快了施工进度、降低了工程成本,又确保了工程质量和外保温层的安全性和可靠性。
  4、提高组合精度:模块四周边有矩形插接企口,几何尺寸精准,所以插接组合时模块之间相互约束、表面平整、接缝严密、安装便利,提高工效30%,杜绝了现浇混凝土外墙外保温系统的组合贯通缝。

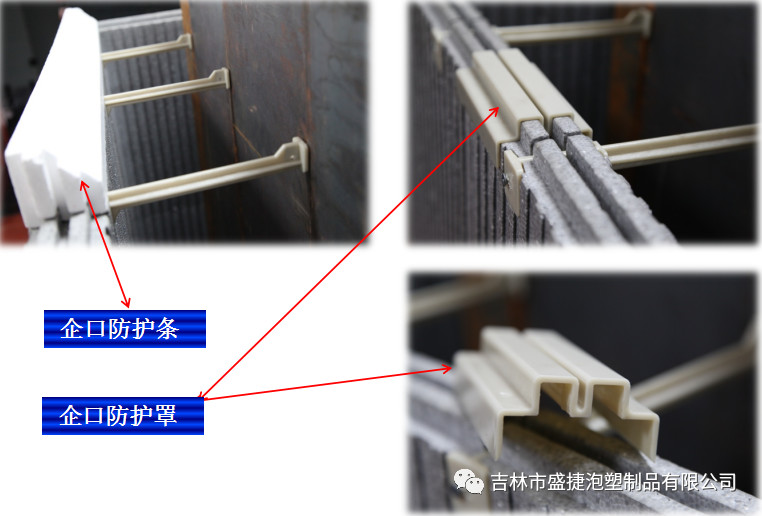

部分模块实样展示:

设计要求:

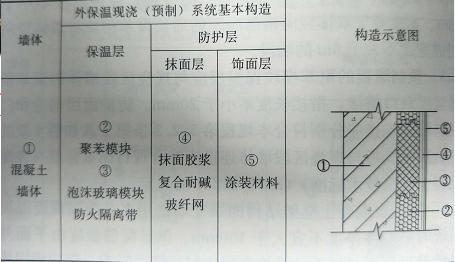

1、聚苯模块混凝土墙外保温系统应符合下表要求:


2、防火隔离带应沿门窗口上方设置,厚度应与聚苯模块相同,高度不应小于300mm;门窗框应采用镀锌膨胀螺栓与墙垛连接,螺栓距端头不应大于300mm、间距不应大于1.2m、每边框上不应少于2个。

3、低能耗建筑防火隔离带的厚度应与聚苯模块相同,门窗框应通过镀锌钢板与墙垛连接。

施工工序:

插接拼装聚苯模块保温层

  ↓         ←安装防护条

空腔构造组合及支护

         ↓  ←楼面模板支护或安装叠合板

校正墙体或结构柱钢筋位置

浇筑墙体混凝土

↓         绑扎楼面板或边梁钢筋

浇筑楼板混凝士

拆除墙体内侧模板和外侧防护板

↓       拆卸墙体限位桩并堵孔


对拉螺栓贯通孔封堵
