工业框架体系

空心聚苯模块轻钢芯肋墙体
发布时间:2018-05-28 作者:未知  来源:未知
空心聚苯模块轻钢芯肋墙体
系统简介:
       空心聚苯模块轻钢结构墙体:是用特定规格的方管或C型钢材(芯肋)作为墙体骨架,将专用的聚苯模块按照一定方式进行拼接,与芯肋组成配合紧密的组合体,墙体内外表面用聚合抗裂砂浆抹面,中间夹铺一道镀锌钢丝网抗裂增强, 从而组成保温防火一体化的复合墙体。
适用范围:
适用于抗震设防烈度8度及以下、地上建筑层数3层及以下、地上建筑高度12m及以下木结构、钢结构、混凝土框架结构民用房屋的非承重外墙;还适用于火灾危险性类别丙类及以下、耐火等级三级及以下、抗震设防烈度8度及以下钢结构、混凝土框架结构工业建筑的非承重外墙。
广泛应用于低能耗抗震房屋、农业温室围护结构建造,用于灾区重建、破损房屋的快速修缮、木结构、框架结构房屋的填充墙体和屋面,以及有湿作业限制的外围护结构。
系统优点:
1、该墙体做法取代了传统的彩钢夹心板或砌块组砌的方式,加快了施工速度,降低了工程成本,又有效地保证了工程质量,实现了装配式轻钢结构低能耗抗震房屋“六化”:建造技术标准化、保温与结构一体化、部品生产工厂化、施工现场装配化、工程质量精细化、室内环境舒适化。
2、节能省地,保护资源。该复合墙体保温隔热性能与4000mm厚的粘土实心砖墙体等同。因此,相同的节能保温效果,该墙体厚度大幅减小,节省室内使用面积。
3、复合墙体的芯肋(方管)与钢结构柱连接可靠,实现了8度震灾“零伤亡”,做到受灾不受害。 复合墙体自重仅为70kg/m2(含双面厚抹灰防护面层),仅有砌块组砌填充墙体自重的1/67,大大减轻了结构荷载,同时也降低了房屋结构建造成本。
4、该技术减少或取消了房屋在采暖和制冷方面对化石能源的依赖,降低空气污染,减少或取消有害气体或物质的排放,为“美丽乡村”建设提供了可靠的技术支撑。

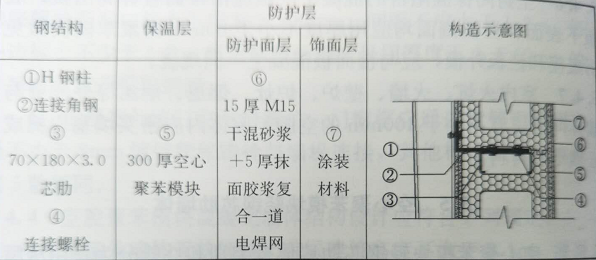

设计要求:


施工工序:

测量放线及按线找平

墙体限位凸榫安装

墙体组合及与结构柱连接

门窗口保温防火隔离框安装

门窗框安装

墙体转角外露通孔(槽)封堵


防护面层施工及饰面层施工

节点详图:

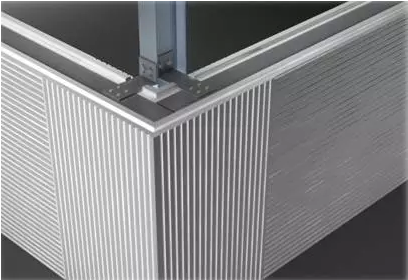

墙体转角部位,水平芯肋与钢结构角柱连接组合构造。

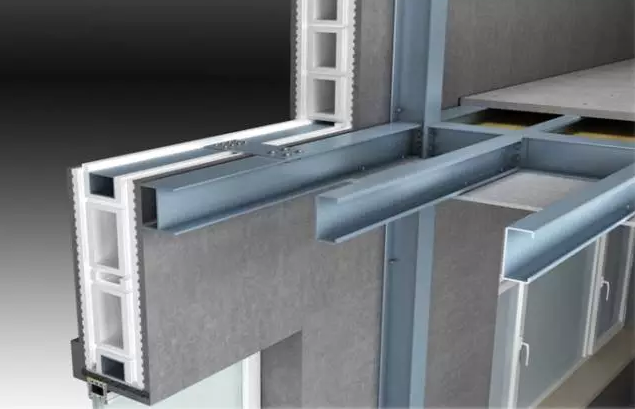

楼面板部位,水平芯肋与边梁及楼面组合构造

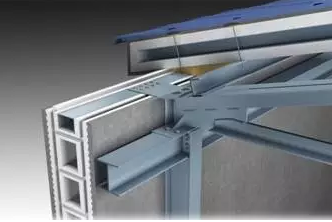

墙体檐口部位,水平芯肋与钢屋架上旋、钢屋架与轻钢结构边柱、檩条与钢屋架、屋面空心板与檩条连接组合构造。
